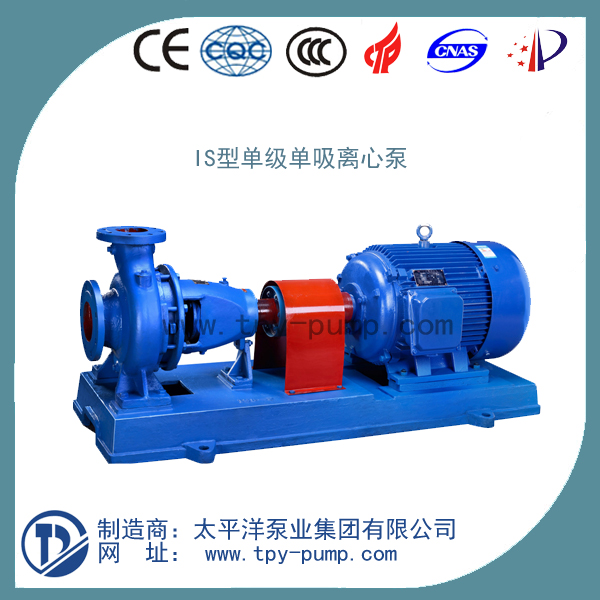

IS、IR型單級單吸離心泵
- 型 號：
- 類 別：
- 價 格：￥咨詢
- 產 地：
-
產品詳細介紹
產品描述
IS、IR型單級單吸離心泵產品概述：
IS、IR型單級單吸離心泵系單級單吸臥式清水離心泵，適用于工礦、企業城市給水排水和農田排灌。
IS、IR型單級單吸離心泵特點：
本泵結構簡單，性能可靠，體積小，重量輕，抗汽蝕性能好，電耗低，使用維修方便。廣泛應用于工農業及城市給排水及消防供水亦可用于農業排灌等。
IS、IR型單級單吸離心泵設計參數:
轉速：2900r/min或1450r/min
吸入口直徑：50～200mm
流量：6.3～400m3/h
揚程：5～125m
IS、IR型單級單吸離心泵型號意義：
IS (IR) 80 – 32 - 125
IS – 單級單吸清水離心泵
IR – 單級單吸熱水離心泵
50 – 泵進口直徑 (mm)
32 – 泵出口直徑 (mm)
125 – 葉輪名義直徑 (mm)
A – 葉輪切割標記
IS – 單級單吸清水離心泵適用最高溫度80℃
IR – 單級單吸熱水離心泵適用最高溫度150℃
性能參數
|
水泵 型 號 |
離心泵 轉 速 |
流量(m3/h) |
揚程 |
效率 |
功率 (kw) |
||
|
(r/min) |
m3/h |
l/s |
(m) |
(%) |
軸功率 |
電機功率 |
|
|
IS（IR）50-32-125 |
2900 |
12.5 |
3.47 |
20 |
60 |
0.13 |
2.2 |
|
|
1450 |
6.3 |
1.74 |
5 |
54 |
0.16 |
0.55 |
|
IS（IR）50-32-160 |
2900 |
12.5 |
3.47 |
32 |
54 |
2.02 |
3 |
|
|
1450 |
6.3 |
1.74 |
8 |
48 |
0.29 |
0.55 |
|
IS（IR）50-32-200 |
2900 |
12.5 |
3.47 |
50 |
48 |
3.54 |
5.5 |
|
|
1450 |
6.3 |
1.74 |
12.1 |
42 |
0.51 |
0.75 |
|
IS（IR）50-32-250 |
2900 |
12.5 |
3.47 |
80 |
38 |
7.16 |
11 |
|
|
1450 |
6.3 |
1.74 |
20 |
32 |
1.07 |
1.5 |
|
IS（IR）65-50-125 |
2900 |
25 |
6.94 |
20 |
69 |
1.97 |
3 |
|
|
1450 |
12.5 |
3.47 |
5 |
64 |
0.27 |
0.55 |
|
IS（IR）65-50-160 |
2900 |
25 |
6.94 |
32 |
65 |
3.35 |
5.5 |
|
|
1450 |
12.5 |
3.47 |
8 |
60 |
0.45 |
0.75 |
|
IS（IR）65-40-200 |
2900 |
25 |
6.94 |
50 |
60 |
5.67 |
7.5 |
|
|
1450 |
12.5 |
3.47 |
12.5 |
55 |
0.77 |
1.1 |
|
IS（IR）65-40-250 |
2900 |
25 |
6.94 |
80 |
50 |
10.89 |
15 |
|
|
1450 |
12.5 |
3.47 |
20 |
46 |
1.48 |
2.2 |
|
IS（IR）65-40-315 |
2900 |
25 |
6.94 |
125 |
50 |
21.3 |
30 |
|
|
1450 |
12.5 |
3.47 |
32 |
46 |
2.94 |
4 |
|
IS（IR）80-65-125 |
2900 |
50 |
13.9 |
20 |
40 |
3.63 |
5.5 |
|
|
1450 |
25 |
6.94 |
5 |
37 |
0.48 |
0.75 |
|
IS（IR）80-65-160 |
2900 |
50 |
13.9 |
32 |
75 |
5.97 |
7.5 |
|
|
1450 |
25 |
6.94 |
8 |
71 |
9.87 |
1.5 |
|
IS（IR）80-50-200 |
2900 |
50 |
13.9 |
50 |
69 |
9.87 |
15 |
|
|
1450 |
25 |
6.94 |
12.5 |
65 |
1.31 |
2.2 |
|
IS（IR）80-50-250 |
2900 |
50 |
13.9 |
80 |
63 |
17.3 |
22 |
|
|
1450 |
25 |
6.94 |
20 |
60 |
2.27 |
3 |
|
IS（IR）80-50-315 |
2900 |
50 |
13.9 |
125 |
54 |
31.5 |
37 |
|
|
1450 |
25 |
6.94 |
32 |
52 |
4.19 |
5.5 |
|
IS（IR）100-80-125 |
2900 |
100 |
27.8 |
20 |
78 |
7 |
11 |
|
|
1450 |
50 |
13.9 |
5 |
75 |
0.91 |
1.5 |
|
IS（IR）100-80-160 |
2900 |
100 |
27.8 |
32 |
78 |
11.25 |
15 |
|
|
1450 |
50 |
13.9 |
8 |
75 |
1.45 |
2.2 |
|
IS（IR）100-65-200 |
2900 |
100 |
27.8 |
50 |
76 |
17.9 |
22 |
|
|
1450 |
50 |
13.9 |
12.5 |
73 |
2.63 |
4 |
|
IS（IR）100-65-250 |
2900 |
100 |
27.8 |
80 |
72 |
30.3 |
37 |
|
|
1450 |
50 |
13.9 |
20 |
68 |
4 |
5.5 |
|
IS（IR）100-65-315 |
2900 |
100 |
27.8 |
125 |
66 |
51.6 |
75 |
|
|
1450 |
50 |
13.9 |
32 |
63 |
6.92 |
11 |
|
IS（IR）125-100-200 |
2900 |
200 |
55.6 |
50 |
81 |
33.6 |
45 |
|
|
1450 |
100 |
27.8 |
12.5 |
76 |
4.48 |
7.5 |
|
IS（IR）125-100-250 |
2900 |
200 |
55.6 |
80 |
78 |
55.9 |
75 |
|
|
1450 |
100 |
27.8 |
20 |
76 |
7.79 |
11 |
|
IS（IR）125-100-315 |
1450 |
100 |
27.8 |
32 |
73 |
11.9 |
15 |
|
IS（IR）125-100-400 |
1450 |
100 |
27.8 |
50 |
65 |
21 |
30 |
|
IS（IR）150-125-315 |
1450 |
200 |
55.6 |
32 |
79 |
22.08 |
30 |
|
IS（IR）150-125-400 |
1450 |
200 |
55.6 |
50 |
75 |
36.3 |
45 |
|
IS（IR）200-150-250 |
1450 |
400 |
111.1 |
20 |
82 |
26.6 |
37 |
|
IS（IR）200-150-315 |
1450 |
400 |
111.1 |
32 |
80 |
42.5 |
55 |
|
IS（IR）200-150-400 |
1450 |
400 |
111.1 |
50 |
81 |
67.2 |
90 |

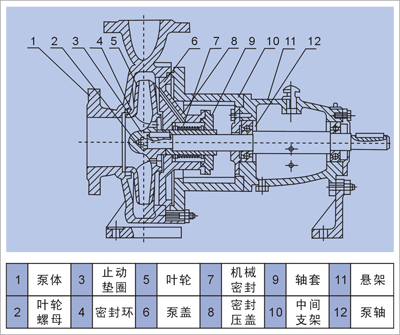

產品結構
IS、IR型單級單吸離心泵故障原因及排除方法：
|
故 障 |
原 因 |
解決方法 |
|
看壓力表水泵出水處是有壓力，然而水管仍不出水。 |
出水管阻力太大，旋轉方向不對，葉輪淤塞。 |
檢查或縮短水管及檢查電機取下水管接頭，清洗葉輪。 |
|
水泵不吸水，真空表表示髙度真空。 |
低閥沒有打開，或已淤塞吸水管阻力太大，吸水管高太大。 |
校正或更改底閥。清洗或更改泵水管，減低吸水高度。 |
|
水泵耗費的勸率過大。 |
填料函壓的太緊了，填料函發熱，因磨損葉輪壞了，水泵供水量增加。 |
擰緊填料函，或?qū)⑻盍先〕鰜泶蚍揭恍鼡Q葉輪，增加出水管阻力，來降低流量。 |
|
水泵振動。 |
泵軸與電機軸不在一條中心線上或果軸斜了。 |
把水泵和電機的軸中心線對準。 |
|
水泵不吸水，壓力表及真空表的指針在劇烈擺動。 |
注入水泵的水不夠，水管或儀表漏氣。 |
再往水果內注入或擰緊堵塞漏氣處。 |
|
水泵內部聲音反常水泵不水上。 |
流量太大，吸水管內阻力過大， 吸水高度過大，在吸水處有空氣滲入，所檢送的液體溫度過高。 |
增加出水管內的阻力以減低流量，檢查泵吸入管內阻力， 檢查底閥減小吸水高度。擰緊堵塞漏氣處，降低液體溫 度。 |
|
軸承過熱。 |
沒有油，水泵軸與電機軸不在一一條中心線上。 |
注油，把柚中心對準。 |
|
流量低于予計。 |
水泵淤塞，口環麿損過多。 |
清洗水泵及管子，更換口環。 |
