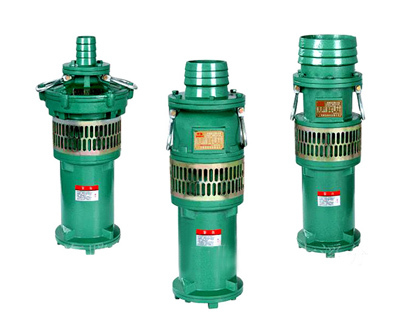

QS型充水濕式潛水電泵
- 型 號：
- 類 別：
- 價 格：￥咨詢
- 產 地：
-
產品詳細介紹
產品描述
QS型充水濕式潛水電泵產品概述:
QS型充水濕式潛水電泵是電機與水泵直聯一體潛入水中工作的提水機具，由潛水泵、潛水電機兩大部分組成。廣泛應用于城市與農田排灌、噴灌、淺井提水、工業與民用的供排水系統、以及丘陵與山區的引水、低洼地區的排澇、水產養殖等場所。本產品執行JB/T8092-96《小型潛水泵》標準。
QS型充水濕式潛水電泵產品應用范圍:
適用于抽取地下水、水庫、水渠、河流、礦井等。提水工程，主要用于高原山區的人畜用水、農田灌溉、亦可供城市、工、鐵路、礦山、工地供排水使用。
QS型充水濕式潛水電泵產品產品特點:
1、電機、水泵一體，潛入水中運行，結構簡單，節能高效，安全可靠。
2、造型美觀、重量輕、噪音小、無污染，對安放環境適應性強，大幅節省工程造價，不影響建筑、自然景觀。
3、安裝、使用、維護方便簡單，占地面積小。
QS型充水濕式潛水電泵使用條件：
1、電源為50Hz，380V三相交流電。
2、電泵完全浸入水中運行，潛入深度不小于0.5m，不超過5m。
3、環境水溫度應不高于40攝氏度。
4、水源為無腐蝕性清水，含砂量不大于0.1%，PH值為6.5～8.5。
QS型充水濕式潛水電泵型號意義：
QS 40-30/2-5.5
QS – 充水式水泵
40 – 流量 (m3/h)
30 – 揚程 (m)
2 – 水泵級數
5.5 – 額定功率 (kw)
性能參數
|
型 號 |
級數 |
口徑 |
流量 |
揚程 |
電機功率 (kw) |
轉速 |
電壓 |
|
|
(寸) |
(m3/h) |
(m) |
(r/min) |
(V) |
||
|
QS15-26-2.2 |
1 |
2 |
15 |
26 |
2.2 |
2860 |
380 |
|
QS15-34/2-3 |
2 |
2.5 |
15 |
34 |
3 |
||
|
QS15-52/4-4 |
4 |
2.5 |
15 |
52 |
4 |
||
|
QS15-65/5-5.5 |
5 |
2 |
15 |
65 |
5.5 |
||
|
QS20-30/2-3 |
2 |
2.5 |
20 |
30 |
3 |
||
|
QS20-36/2-4 |
2 |
2.5 |
20 |
36 |
4 |
||
|
QS20-34/2-4 |
2 |
2.5 |
20 |
34 |
4 |
||
|
QS20-50/3-5.5 |
3 |
2.5 |
20 |
50 |
5.5 |
||
|
QS24-34/2-4 |
2 |
2.5 |
24 |
34 |
4 |
||
|
QS25-17-2.2 |
1 |
2.5 |
25 |
17 |
2.2 |
||
|
QS25-25-3 |
1 |
2.5 |
25 |
25 |
3 |
||
|
QS25-32/2-4 |
2 |
2.5 |
25 |
32 |
4 |
||
|
QS25-44/2-5.5 |
2 |
3 |
25 |
44 |
5.5 |
||
|
QS25-56/3-7.5 |
3 |
2.5 |
25 |
56 |
7.5 |
||
|
QS30-26/2-4 |
2 |
3 |
30 |
26 |
4 |
||
|
QS30-40/3-5.5 |
3 |
3 |
30 |
40 |
5.5 |
||
|
QS30-36/2-5.5 |
2 |
3 |
30 |
36 |
5.5 |
||
|
QS30-54/3-7.5 |
3 |
3 |
30 |
54 |
7.5 |
||
|
QS32-20-3 |
1 |
3 |
32 |
20 |
3 |
||
|
QS32-46/3-7.5 |
5 |
3 |
32 |
46 |
7.5 |
||
|
QS40-16-3 |
1 |
3 |
40 |
16 |
3 |
||
|
QS40-21-4 |
1 |
3 |
40 |
21 |
4 |
||
|
QS40-30/2-5.5 |
2 |
3 |
40 |
30 |
5.5 |
||
|
QS40-28-5.5 |
1 |
3 |
40 |
28 |
5.5 |
||
|
QS40-30/2-5.5 |
2 |
3 |
40 |
30 |
5.5 |
||
|
QS40-40/2-7.5 |
2 |
3 |
40 |
40 |
7.5 |
||
|
QS45-16-3 |
1 |
3 |
45 |
16 |
3 |
||
|
QS45-25-5.5 |
1 |
4 |
45 |
25 |
5.5 |
||
|
QS50-24-5.5 |
1 |
4 |
50 |
24 |
5.5 |
||
|
QS50-36/3-7.5 |
3 |
4 |
50 |
36 |
7.5 |
||
|
QS60-20-5.5 |
1 |
4 |
60 |
20 |
5.5 |
||
|
QS65-10-3 |
1 |
4 |
65 |
10 |
3 |
||
|
QS65-18-5.5 |
1 |
4 |
65 |
18 |
5.5 |
||
|
QS65-25-7.5 |
1 |
4 |
65 |
25 |
7.5 |
||
|
QS80-20-7.5 |
1 |
4 |
80 |
20 |
7.5 |
||
|
QS80-22/2-7.5 |
2 |
4 |
80 |
22 |
7.5 |
||
|
QS120-10-5.5 |
1 |
6 |
120 |
10 |
5.5 |
||
|
QS160-8-5.5 |
1 |
6 |
160 |
8 |
5.5 |
||
|
QS220-5.5-5.5 |
1 |
6 |
220 |
5.5 |
5.5 |
||
|
注：部分水泵型號 |
|
|
|
|
|
|
|
產品結構
QS型充油式潛水電泵故障原因及排除方法：
1、如果接地不良，發現漏電現象、應迅速切斷總電源、停止使用，進行檢修。
2、潛水泵啟動不成的主要原因：
|
序號 |
原 因 |
處 理方法 |
|
1 2 3 4 5 6 7 8 |
電源電壓過低 電源斷電 電泵葉輪卡牢 電纜斷裂 電纜電壓降過大 電纜插頭損壞 電機的三相電纜有一相不通 電機定子繞組壞 |
必須調整到342~418伏。 找出斷電原因。 拆開導向件，消除垃圾。 按規格進行調換。 必須使用較粗的電紱。 調換新的插頭。 應該檢查開關線頭及出線有否損壞，發現損壞應該更新 重新下線，進行大修 |
3、潛水泵突然不轉的原因：
|
原因 |
處進方法 |
|
空氣開關跳開熔絲燒斷 電源斷電 定子繞組燒壞 葉輪卡牢 |
應檢查線路故障或重新?lián)Q熔絲。 找出斷電原因，消除故障，恢復供電后再啟動。 重修。 消除雜物，排除故障。 |
4、定子繞組燒壞的主要原因：
1) 潛水泵電機二相運轉：
A. 三相電源有一相因開關觸點或電纜線接頭接觸不良；
B. 地線與相線接錯而造成；
C. 電纜中有一根連接不好而脫開或接觸不良。
2) 整件式密封盒內磨塊因嚴重磨損，引起漏水到電機內部，致使定子繞組匝間短路或相間短路。
3) 潛水泵陷入泥漿中，散熱不良。
4) 潛水泵脫水運轉時間過長。
電機超負荷運行：A.輸出網電壓過低，或電纜線過細過長，電壓降太大；B.低揚程泵(QY-4.5米泵）型使用揚程太高超過規定、高揚程泵（揚程15米以上） 揚程太低，低于規定的70%；C.含砂量太多，水質比重過高，或插泥漿水；D.泵葉輪被外來雜物卡死，電機處于三相制動。
5) 電纜線破損后浸水、定子繞組受潮。
6) 定子繞組兩端部與上、下蓋或機殼相擦，絕緣損傷，造成繞組對地?fù)舸?/span>
7) 裝配時上、下蓋上的形象膠封環不小心被止口切斷、或脫落到電機內部；裝配后又未經0.2MPa的氣壓試驗，使用時嚴重進水到電機內部。
8) 潛水泵開停過于頻繁。
9) 潛水泵受到雷擊。
